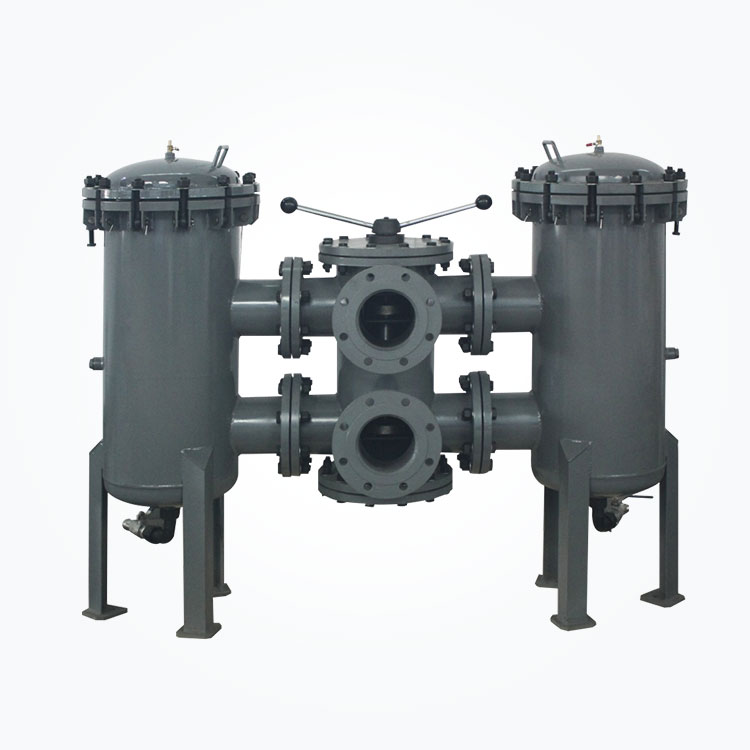

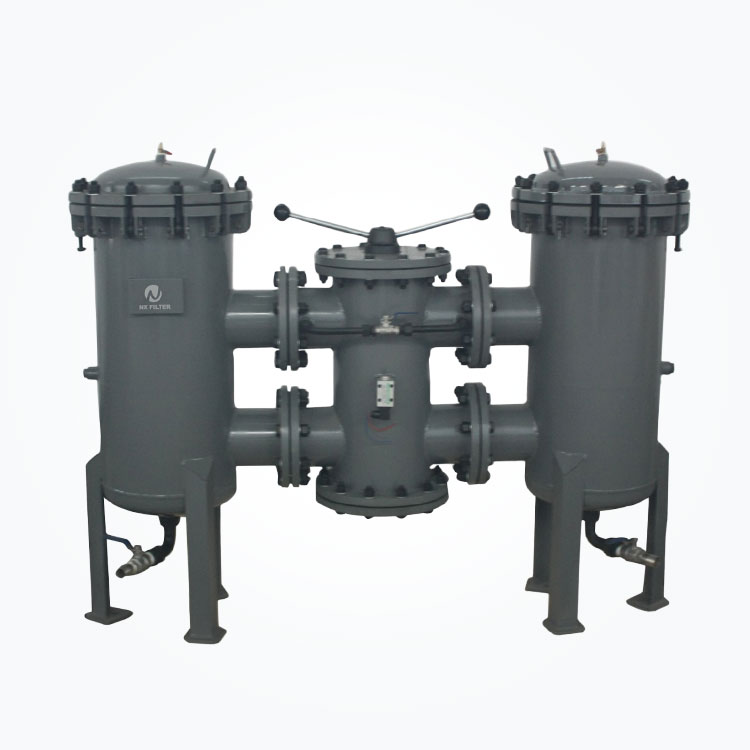

Він встановлюється в трубопроводі низького тиску або трубопроводу повернення масла гідравлічної системи для фільтрації твердих частинок та колоїдних речовин у робочому середовищі та ефективно контролювати ступінь забруднення робочого середовища.
Матеріали фільтрів включають клітковину, якісну фільтрувальну папір Kapok, ткану сітку з нержавіючої сталі та спіловий фетар.
Матеріал корпусу фільтра є вуглецевою сталь, або нержавіюча сталь можна використовувати за потребою.
Робочий середовище | Мінеральна олія, емульсія, гліколь, гідравлічна рідина фосфатного ефіру (якісний фільтр -папір Kapok підходить лише для мінеральної олії) |
Робочий тиск (максимум) | 1,6mpa |
Диференціальний тиск передавача: | 0,3 мпА |
Диференціальний тиск обходу клапана | 0,35mpa |
Модель | Потік l/хв | Діаметр мм | B1 | D1 | D2 | D3 | D4 | D5 | H1 | H2 | H3 | H4 |
Lypd1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 " | 1120 | 440 | 260 | 220 |
LYPD2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 \ " | 1300 | 525 | 330 | 260 | ||
LYPD3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 545 | 380 | 300 | ||
LYPD5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
Lypd6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 \ " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 |
Діаметр | D1 | D2 | D3 | D4 | п. |
DN100 | â 100 | 220 | 180 | 18 | 8 |
DN125 | 125 | 250 | â 210 | 18 | 8 |
DN150 | 150 | â 285 | â 240 | â 22 | 8 |
DN200 | 200 | â 340 | Â 295 | â 22 | 12 |
DN250 | 250 | â 405 | â 355 | â 26 | 12 |
