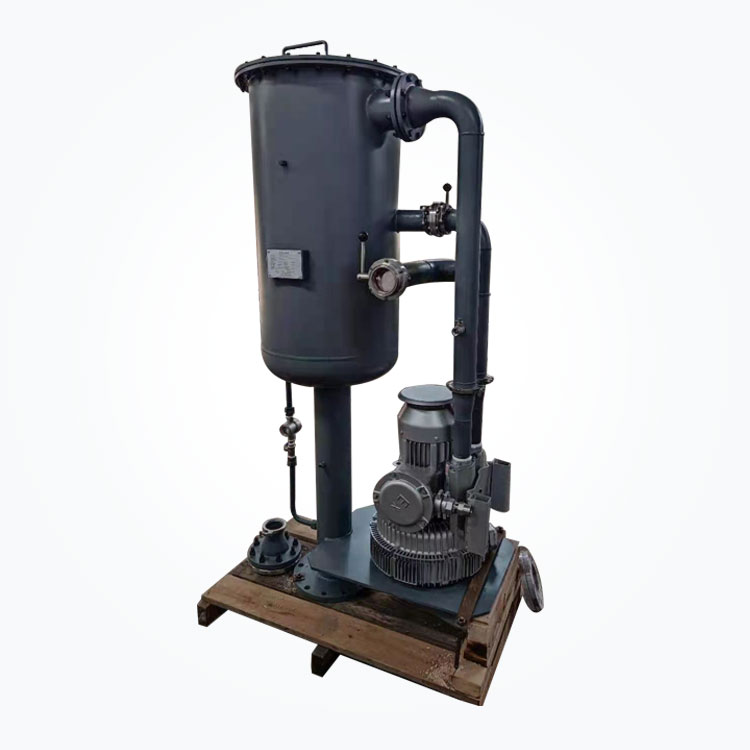

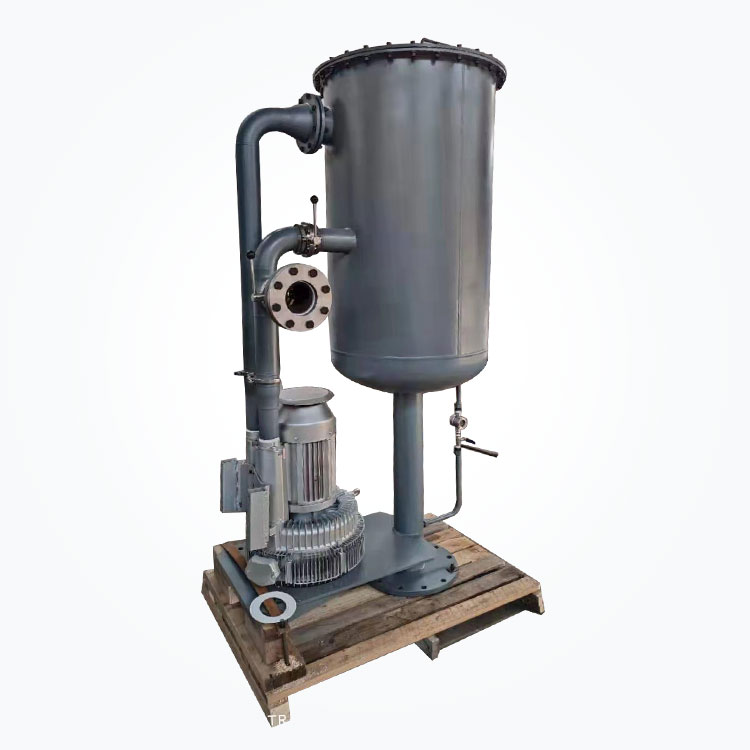

Роздільник масляного туману

Застосування сепаратора масляного туману в нафтовому резервуарі гідравлічної мастильної нафтової станції

Фон

Змащувальні нафтові станції широко використовуються при змащенні обладнання для більшої обробки машин, таких як компресор, газова турбіна тощо

Наслідки прямих викидів:

• Діаметр частинок масляного туману дуже невеликий (більше 90% менше 1 мкм). Коли викидається у повітря, він змішуватиметься і конденсується з твердими частинками у повітрі, а потім утворювати забруднювачі повітря з сильною адгезією,

• Прямий розряд великої кількості нафтового туману збільшує втрату змащувальної нафти і спричиняє серйозні економічні відходи. Наприклад, газову турбіну 35 МВт повинен додавати 2000 кг з 46# мастильна нафта щороку до того, як в паливо додається до сепаратора нафтової туману

Принцип робочого сепаратора нафтового туману

Випуск повітря сепаратора масляного туману з'єднаний з входом повітря вентилятора, захищеним від вибуху, а масляний туман витягується з нафтового резервуара силою накачування вентилятора.

Схематична схема принципу сепаратора масляного туману

• 1. Давакат перед фільтрацією

• 2. Датчик тиску після фільтрації

• 3. Фільтр картриджа

• 4. Клапан метелика

• 5. Обхідний клапан

• 6. Вентилятор

• 7. Клапан повернення масла

Переваги продукту

• Частина рами фільтрувального елемента виготовлена ​​з 304 нержавіючої сталі, яка стійка до корозії і не спричинить тверді домішки, такі як іржа забруднювати масло після тривалого використання.

• Наша компанія має тестову лаву для розділення нафтової туману, яка приймає спектрометр розміру частинок німецького Паласа та систему виявлення фільтра США TSI компанії 3150, і може виявити точність від 0,01 -ти до 40 -ти.

• Потік сепаратора може бути відрегульований відповідно до фактичних умов праці користувачів;

• Він оснащений байпасним клапаном для запобігання впливу надмірної стійкості елемента фільтру на повернення масляного резервуара;

• Кожен вище за течією та вниз за течією оснащений манометром тиску, що не тільки зручно зрозуміти негативний тиск всередині резервуара з маслом, але також може контролювати різницю тиску елемента фільтру в режимі реального часу.





Структурні характеристики елемента фільтра

Елемент фільтру приймає композитну структуру злиття газо-рідини.

Параметри продуктивності елемента фільтра

• Висока ефективність видалення рідини та стабільна продуктивність злиття;

• Конструкція діаметра пор поступово збільшується зсередини назовні може мінімізувати падіння тиску;

• Розумна колокація волокон фільтрів коалії значно покращує циркуляцію;

• Конструкція внутрішньої та зовнішньої двошарової металевої опорної рами має високу міцність і підходить для тривалої роботи.





Принцип вибору елементів фільтрів

При розділенні газо-рідини ефективність фільтра в основному залежить від злиття елемента фільтра.

Структура високоефективного елемента фільтра повинна мати такі характеристики:

• Він має високу міцність, немає забруднення, ні пориву та хімічної реакції;

• Внутрішня та зовнішня мережа підтримки повинна мати достатню міцність, без забруднення, ні пухнастого та ніякої хімічної реакції;

• Внутрішній та зовнішній підкладений папір повинен мати високу пропускну здатність, високу міцність на розрив та використовувати матеріали з довгими волокнами, без проливання та хімічної реакції;

• Високопродуктивний фільтр-матеріал-це інертне волокно та високоміцна смола, з рівномірним розміром пор, високою швидкістю відкриття на одиницю площі та розумною товщиною;

• Прийняти передовий поздовжній скріплення шва, і витоку не існує в місці зв'язку;

• Форма герметизації повинна бути обчислена, щоб переконатися, що на з'єднанні немає обходу.

Вплив структури розмірів пор фільтрувального матеріалу на ємність забруднювача

Поступовий матеріал фільтра розмірів пор має високу ємність забруднювача

Уніфікований матеріал фільтра діафрагми має невелику ємність забруднювача

Принцип проектування елемента фільтра

Для того, щоб оптимізувати продуктивність елемента фільтра, необхідно враховувати операцію та температуру проектування, експлуатацію та тиск проекту, початкове падіння чистого тиску, максимально допустиме падіння тиску, експлуатація та витрата проекту, щільність та в'язкість рідини

Ефективність фільтрації та падіння тиску елемента фільтра

Ефективність видалення частинок вище 0,3î становить ¥ 99,97%, а вміст нафти випускного газу менше 2 ppm, що нижчий, ніж у подібних іноземних фільтрів.
